一、用途
FWLS 型砂水分離器適用于城鎮污水處理廠沉砂池的砂水處理，它主要與旋流沉砂池除砂機或橋式吸砂機配套使用，將排出的砂水混合液作進一步分離。
二、結構及工作原理

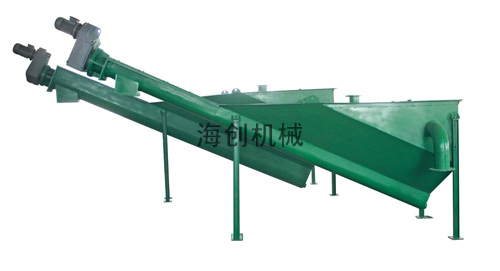

該設備采用無軸螺旋式，砂水混合液從分離器上部輸入，砂礫在砂水分離槽內靠重力沉降，并利用無軸螺旋體的旋轉，將砂礫沿25°的U型槽逐漸推至出口處，落入接料筒后外運，分離水則從分離槽溢流口排出，以改善操作環境和利于外運。
三、主要特點
1、驅動裝置采用軸裝式平行軸斜齒輪式減速機，結構緊湊，運行平穩安全；
2、粒徑大于0.2mm的顆粒分離后的回收率可達96；
3、U型槽內設有內襯，耐磨性能強，使用壽命長，更換簡便；
4、整機為全封閉操作，環境條件羅好，機架采用膨脹螺栓固定，無需預埋件；
5、該設備可與配套設備進行聯動控制，控制方便，也可自行配套就地控制箱。
四、主要技術參數和安裝尺寸表
四、外形及安裝基礎圖
1、分離槽 2、螺旋葉片 3、U型槽 4、軸承座 5、驅動裝置 6、排砂口 7、支架 8、耐磨襯墊
